NISSAN NAVARA 2.5 DCI 2012 года выпуска троит двигатель на холодную

17.02.2017
NISSAN NAVARA 2.5 DCI 2012 года

Еще один автомобиль, со слов клиента: с троящим двигателем на ХОЛОДНУЮ. На автомобиле установлен ДВС YD25DDTI с системой прямого впрыска от производителя DENSO. В первую очередь подключаем диагностический скане и смотрим наличие ошибок.

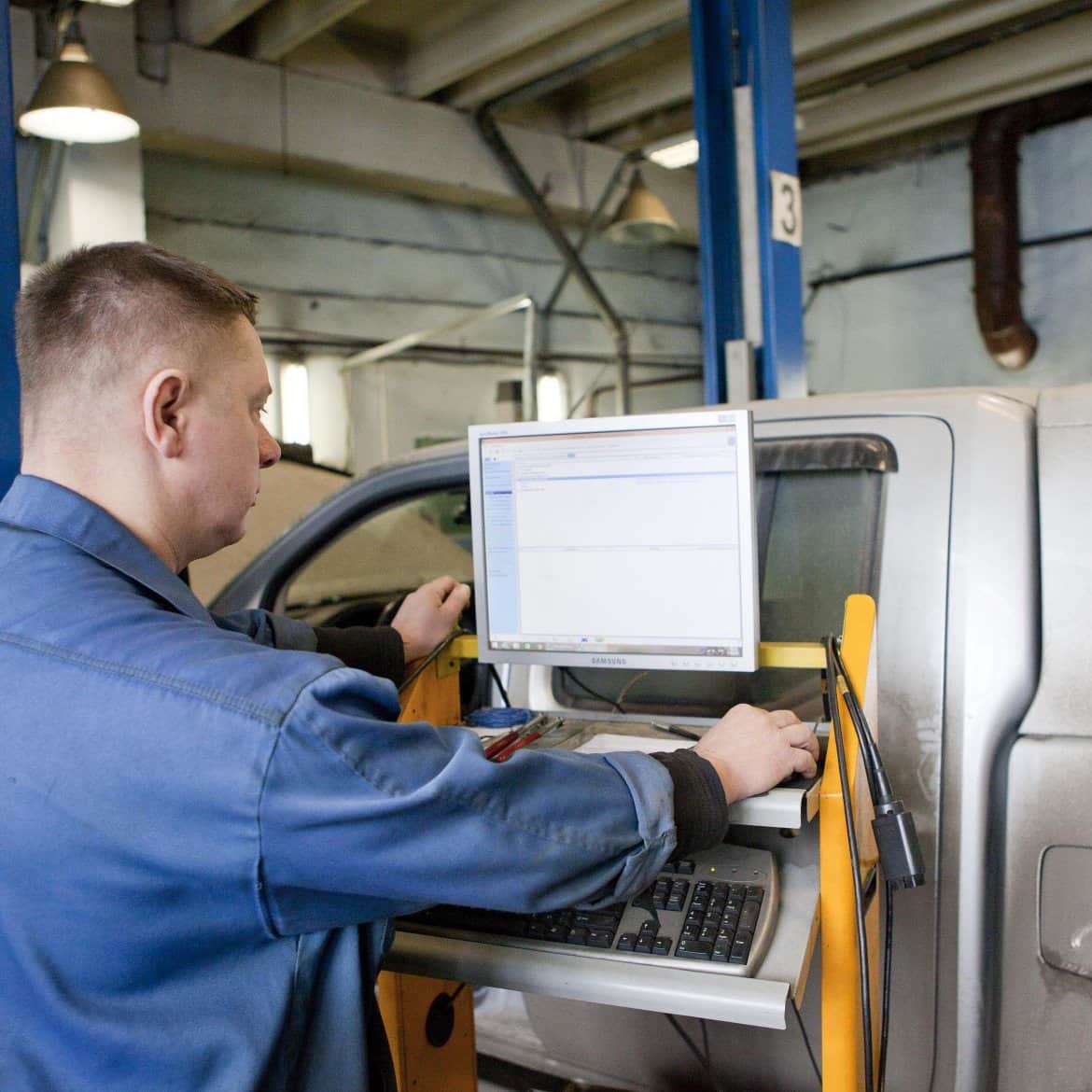

Выбор машины КТС

Ошибки

Ошибки

На основании показаний проверяем состояние свечей накала при помощи тестера.

Проверка свечей тестером

Свечи накала исправны. Необходимо проверить подается ли питание на свечи накаливания. Для этой процедуры воспользуемся токоизмерительными клещами.

Нагрузочные клещи

Ну собственно питание отсутствует. Будем двигаться далее по цепочке. Нам необходимо добраться до реле свечей накаливания, т.к. проблема может быть в нем. А вот собственно и само так называемое реле, на самом деле это не совсем реле, а блок управления свечами накала, и внутри не электромагнитная катушка, а микросхемы залитые диэлектриком.

Реле свечей накала

Внутренности реле

Внутренности реле

И собственно проверить его исправность обычным тестером вряд ли получится. Но в нашем случае все было банально. Окислились контакты в разъеме. Соответственно контакты были зачищены и блок управления свечами накала установлен на место. Проверяем еще раз при помощи токоизмерительных клещей.

Нагрузочные клещи 2

По показаниям на дисплее видно, что питание на свечи поступает. Соответственно вопрос с холодным пуском закрыт. В процессе диагностики системы холодного запуска не одно реле не пострадало. Препарированный экземпляр из старых запасов сервиса, и размещен здесь только в целях наглядной информации. Далее пробуем запустить двигатель, и наблюдаем за работой, троит или нет. К сожалению проблема осталась даже на прогретом моторе. Следующим этапом необходимо проверить топливную систему. Еще раз подключаемся диагностическим сканером к автомобилю, и смотрим наличие ошибок, фактические параметры работы двигателя и системы впрыска.

Неизвестная ошибка

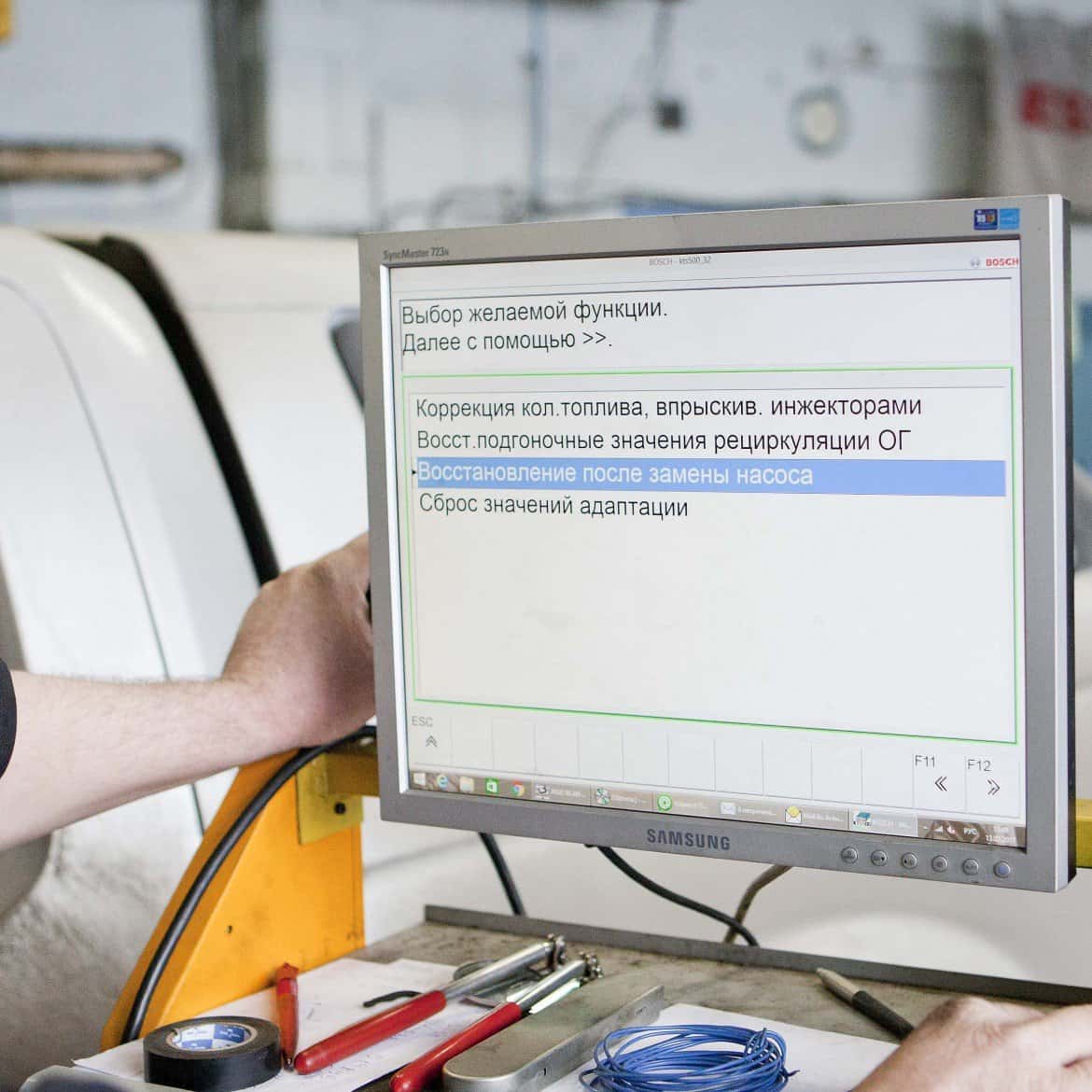

Адаптация

Адаптация

Давление в системе

Давление в системе

Наблюдаем: «неизвестную ошибку», само давление в системе впрыска в норме, соответственно исключаем из цепи поиска топливный насос и топливную рампу с датчиками давления. Остался вопрос по «неизвестной ошибке» и по состоянию самих форсунок. Попробуем почитать ошибки другим сканером.

Джискан

На основании показаний диагностики, есть все предпосылки к съему форсунок для проверки их на стенде. Но необходимо провести еще одну процедуру, чтобы проверить состояние самого двигателя. Это замер компрессии в цилиндрах. Для этого выкручиваем свечи накаливания, и подсоединяем на их место компресограф.

Компресограф

Проводим замер компрессии и анализируем показания компресографа.

Замер компресографом

Карта замера компрессии в цилиндрах

Показания компресографа

Допустимый минимум степени сжатия в цилиндре

Степень сжатия

На основании данных мы видим что двигатель находится явно не в идеальном состоянии, хотя степень сжатия в цилиндрах в пределах нормы. Как говорится «Будет жить». Далее демонтируем форсунки CR с двигателя, для последующей проверки их на стенде.

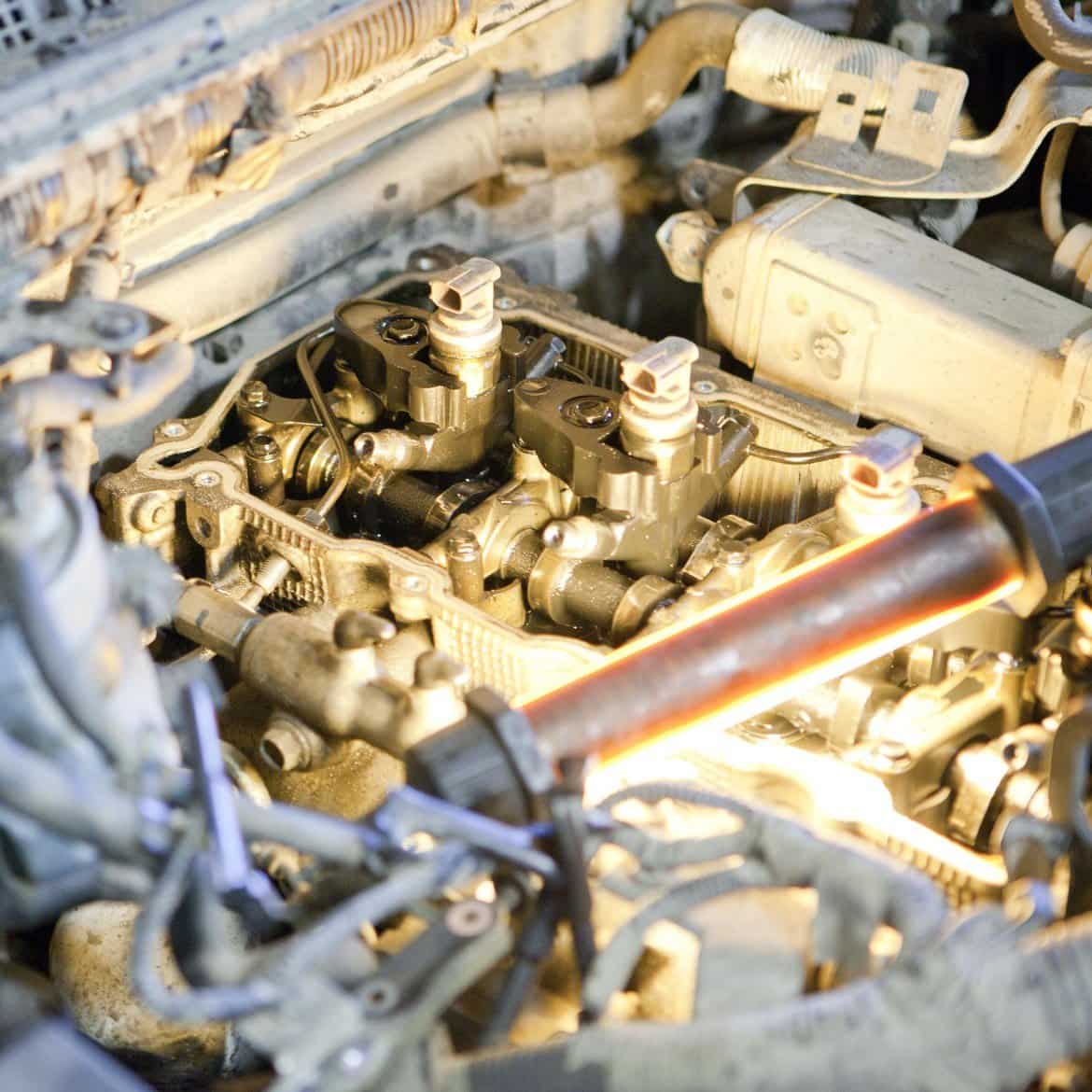

Демонтаж форсунок 1

Демонтаж форсунок

Демонтаж форсунок 2

В процессе демонтажа было выявлено, что болт крепления форсунки 4-го цилиндра не был затянут. И так тоже бывает!!! Как следствие прогоревшая пламягасящая шайба форсунки.

Шайба под форсунку 4цл 2

Форсунки отдаем в топливный цех для проверки на стенде. Собственно сами снятые форсунки.

Снятые форсунки

Белые цифры на форсунках соответствуют порядковым номерам цилиндров ДВС. Даже по внешнему виду видно, что форсунка 4-го цилиндра работала не корректно, черный налет на корпусе следствие прорыва продуктов горения в цилиндре. Устанавливаем форсунки CR на стенд, и проводим проверку на разных режимах работы согласно тест плану.

Форсунки на стенде

Форсунки на стенде
Форсунки на стенде 2

По всем показаниям форсунка 4-го цилиндра НЕИСПРАВНА!! Согласно политике фирмы DENSO Данный тип форсунок ремонту не подлежит и в идеальном варианте необходимо заменить неисправную форсунку на новую. Но так как бюджет клиента невелик предлагаем ему попытку ремонта без гарантии с использованием старых деталей. Для начала разбираем и осматриваем состояние внутренностей форсунки.

Детали форсунки CR Детали форсунки CR 2

Распылитель форсунки оказался заклинивший. Его необходимо заменить на новый, но в виду отсутствия оного на складах, попробуем восстановить старый. Сам процесс восстановления описывать не имеет смысла, так как это чистой воды авантюра, скажу лишь, что используем ультразвуковую ванну, а так же опыт мастеров топливного цеха. После чего собираем все в обратном порядке и проводим регулировки форсунки. Опять устанавливаем на стенд, проверяем, и как ни странно получаем в принципе неплохие показатели. Скорее всего еще поработает, ВОПРОС как долго?? Ниже тест протокол проверки форсунок, где крайние правые два столбца и есть наша неисправная форсунка, до и после ремонта.

Тест протокол

Теперь можно устанавливать форсунки обратно на двигатель. Для этого мы используем новые шайбы под форсунки, уплотнительные кольца форсунок, шайбы обратки форсунок, прокладку клапанной крышки, уплотнения трубок высокого давления в клапанной крышке, топливный фильтр. Обязательно промываем топливную систему автомобиля: топливный бак, топливную рампу, во избежании попадания посторонних частиц в форсунки.

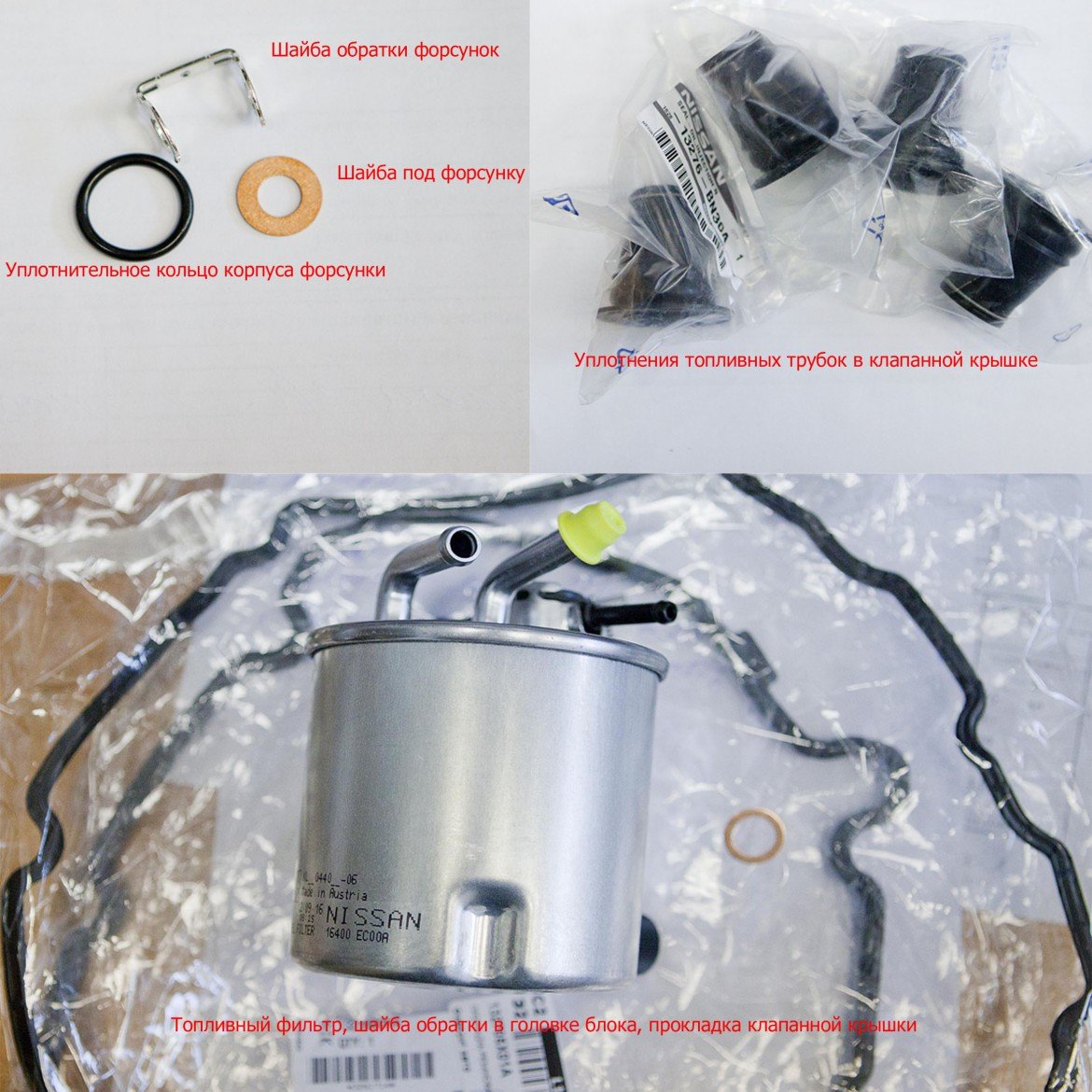

Комплект уплотнений для монтажа форсунок

Процесс сборки происходит в обратной последовательности. Прежде чем монтировать топливные форсунки в головку блока, зачищаем посадочные места в колодцах форсунок при помощи специальной фрезы, удаляем отложения нагара и как следует продуваем сжатым воздухом. В колодцы помещаем огнеупорные шайбы, далее устанавливаем топливные форсунки на свои места, соответственно нумерации цилиндров.

Форсунки монтаж

Протягиваем болты скоб прижима форсунок соответствующим моментом затяжки.

Форсунки монтаж 2

Устанавливаем клапанную крышку

Устанавливаем клапанную крышку

Подсоединяем трубки высокого давления и жгут проводов форсунок

Подсоединяем трубки высокого давления и жгут проводов форсунок

После сборки проверяем все соединения, и производим запуск двигателя. Наблюдаем за работой на разных режимах. После проведения всех работ, еще раз подключаем диагностический сканер и смотрим параметры работы двигателя и топливной системы, а так же наличие ошибок. Согласно показаниям сканера, все параметры в пределах нормы, ошибки отсутствуют. На этом все. Проблема по работе двигателя Nissan Navara устранена.
